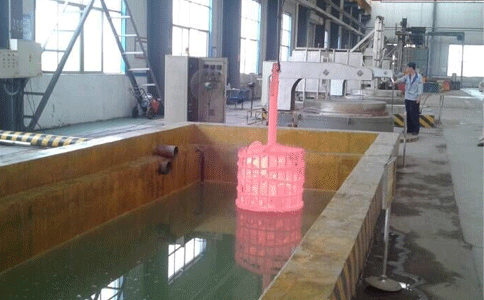

42CrMo是一種常用的合金結(jié)構(gòu)鋼，具有良好的強(qiáng)度和韌性，廣泛應(yīng)用于制造承受高負(fù)載的機(jī)械零件，如齒輪、軸、連桿等。為了充分發(fā)揮42CrMo的材料性能，需要進(jìn)行適當(dāng)?shù)臒崽幚?，其中淬火工藝是關(guān)鍵步驟之一。42CrMo熱處理淬火工藝流程1. 預(yù)熱：在加熱到高溫之前，通常需要進(jìn)行預(yù)熱以減少溫差應(yīng)力和變形。預(yù)熱的溫度通常在600-650°C，保溫時(shí)間為30-60分鐘。2. 加熱：將材料加熱到適當(dāng)?shù)膴W氏體化溫度，42CrMo的奧氏體化溫度一般在840-880°C。加熱時(shí)間取決于工件的尺寸和加熱設(shè)備的性能，一般按照每毫米直徑或厚度保溫1-1.5分鐘計(jì)算。3. 保溫：在奧氏體化溫度下保溫一段時(shí)間，以確保整個(gè)工件均勻加熱，使碳和合金元素充分溶解到奧氏體中。4. 淬火：將加熱保溫后的工件迅速轉(zhuǎn)移到淬火介質(zhì)中進(jìn)行冷卻。42CrMo常用的淬火介質(zhì)有水、油或空氣。水淬可以獲得最高的硬度，但變形和開(kāi)裂的風(fēng)險(xiǎn)也最大；油淬可以減少變形和開(kāi)裂，但硬度略低；空氣淬則更為溫和，適用于大尺寸或形狀復(fù)雜的工件。5. 冷卻：在淬火介質(zhì)中冷卻至室溫，確保工件獲得所需的硬度和組織。淬火后的回火處理由于淬火后的42CrMo材料硬度高，脆性大，通常需要進(jìn)行回火處理以降低硬度，提高韌性?；鼗饻囟群蜁r(shí)間的選擇取決于所需的最終性能。常見(jiàn)的回火工藝如下：低溫回火（150-250°C）：可以減少應(yīng)力和脆性，但保持較高的硬度和強(qiáng)度，適用于要求高耐磨性的部件。中溫回火（350-500°C）：可以得到良好的綜合機(jī)械性能，適用于大多數(shù)承受沖擊和磨損的機(jī)械零件。高溫回火（500-650°C）：可以獲得最佳的韌性和一定的強(qiáng)度，適用于要求高韌性的部件。注意事項(xiàng)防止過(guò)熱和過(guò)燒：加熱溫度過(guò)高會(huì)導(dǎo)致晶粒長(zhǎng)大，降低材料的機(jī)械性能。控制冷卻速度：冷卻速度過(guò)快可能導(dǎo)致開(kāi)裂，過(guò)慢則可能得不到所需的硬度。避免表面脫碳：在加熱過(guò)程中，應(yīng)采取措施防止表面脫碳，這會(huì)影響材料的表面硬度和耐磨性。熱處理工藝的優(yōu)化需要根據(jù)具體的工件尺寸、形狀和所需的最終性能進(jìn)行調(diào)整。通常需要通過(guò)實(shí)驗(yàn)和經(jīng)驗(yàn)來(lái)確定最佳的工藝參數(shù)。恒鑫化工20年專業(yè)結(jié)的淬火劑生產(chǎn)廠家，熱處理應(yīng)用經(jīng)驗(yàn)豐富，針對(duì)性地提供熱處理淬火系統(tǒng)設(shè)計(jì)、工藝等整體解決方案。如有熱處理技術(shù)問(wèn)題，歡迎致電：0535-8015296。
